Subject   고체역학) FBD SFD BMD 질문

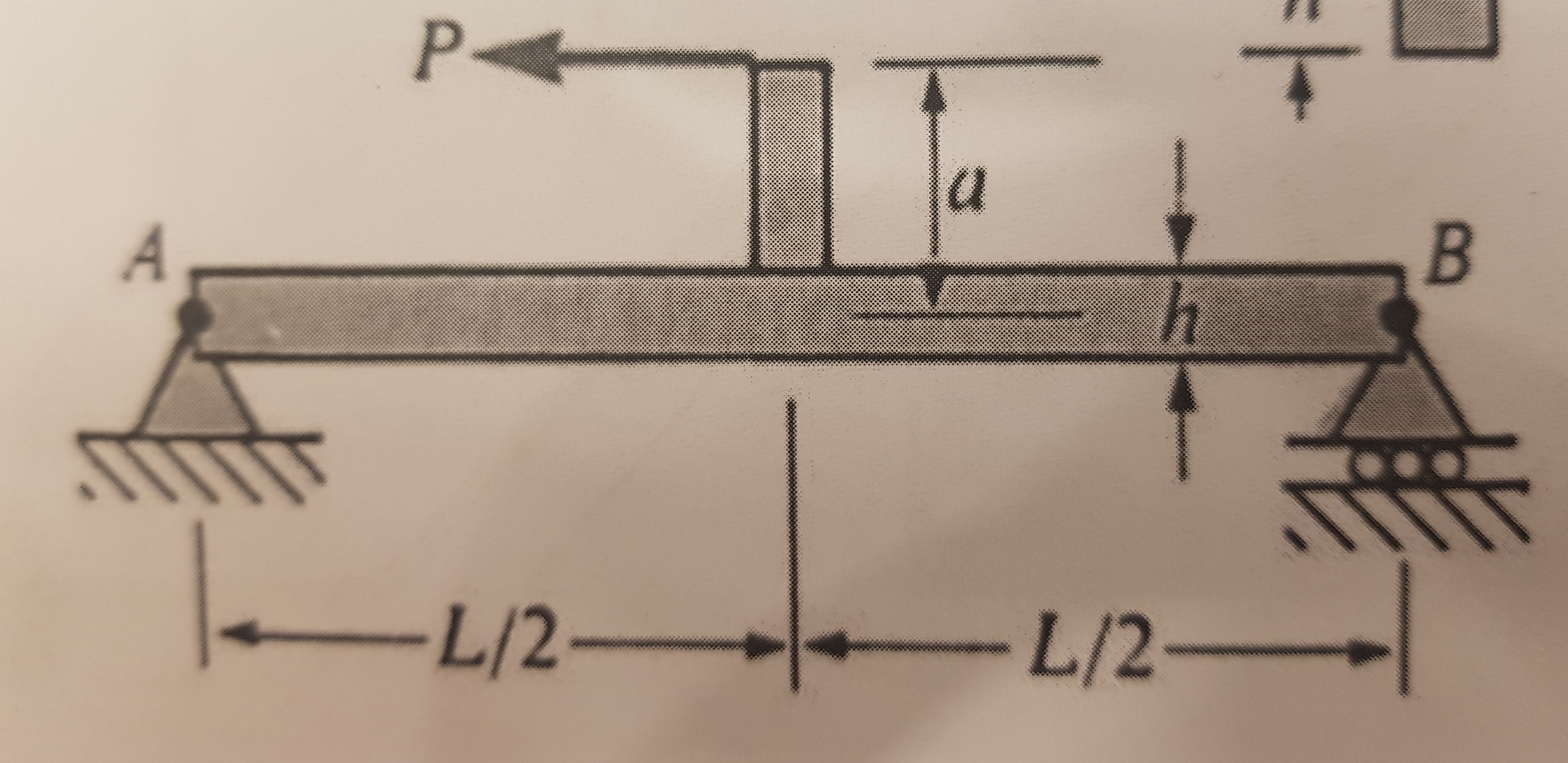

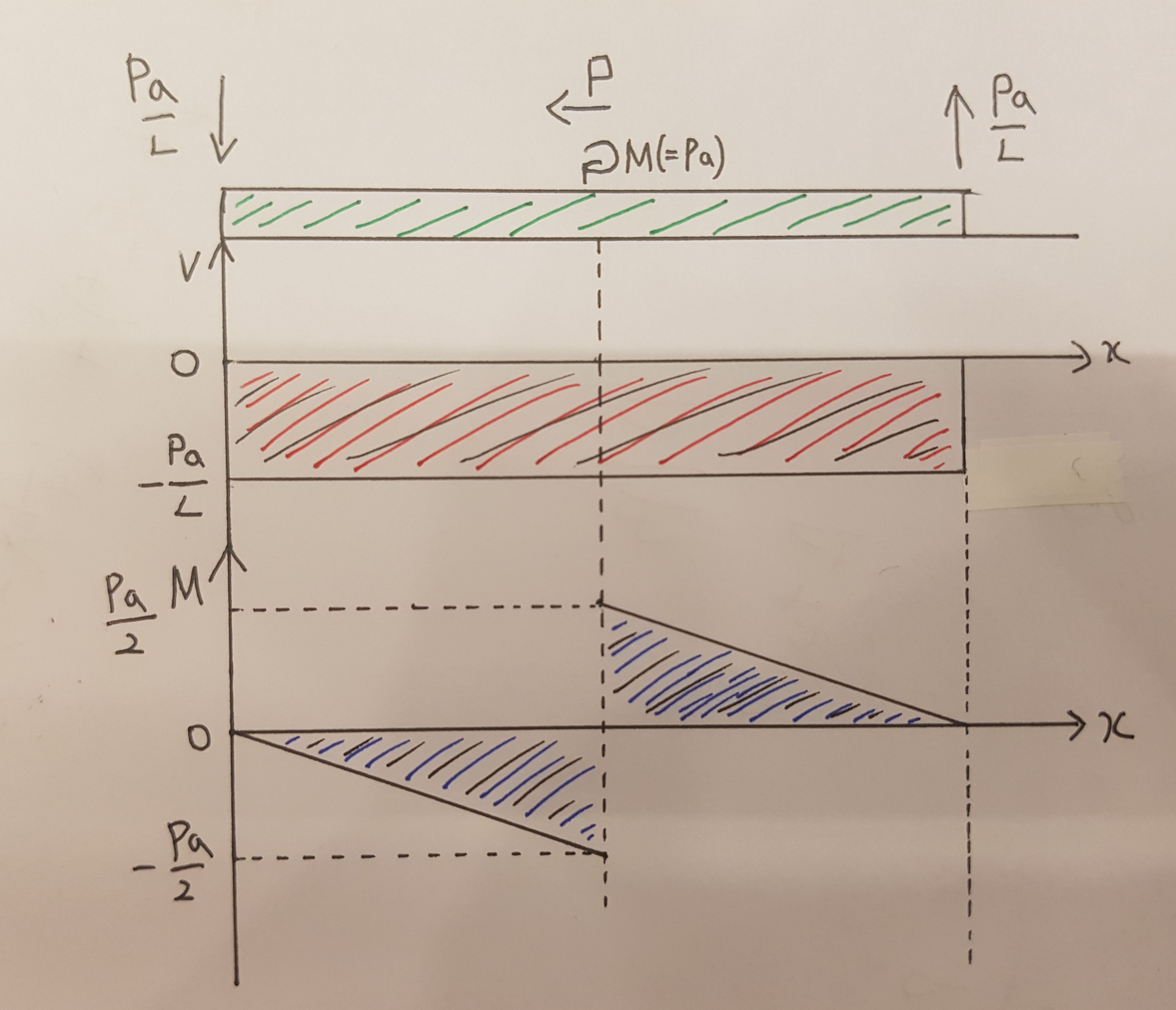

그림보고 FBD(연두) SFD(빨강) BMD(파랑)그렸는데 P를 어떻게 처리해야할지 모르겠습니다

제가 그린 FBD대로라면 Y축힘과 모멘트는 평형인데 X축힘 평형이 맞지 않아요

때문에 당연히 SFD BMD도 틀린 거 같고요

아니면 P는 SFD BMD에 영향을 안주는 힘이라던가요 어떤게 맞는건지 모르겠습니다

수직하중은 엄청 그려봤는데 방향 하나 바꿨다고 헤매네요

감사합니다



0


A에 작용하는 반력에 수평성분이 있지 않나요?
[글쓴이]

반력의 수평부분들을 처리하는 방법을 모르겠어요
(+SFD BMD에 표현하는 법)
중심에서 불연속적인 변화가 있으니 좌우로 나눠서 생각해보면 A로부터 길이 x만큼의 수평빔 요소는 좌우로 P만큼 압축을 받고, B로부터 길이 (L-x)만큼의 요소는 수평방향 압축력을 전혀 받지 않겠죠?
CONTAXS2
와..........
이런거 언제 본거 같아.

언젠가 본거 같아.. 언젠가.
솔직히 말씀드리겠습니다

구조역학 날림으로 배웠습니다...
